Befliegung

Vermessung und Geo-Mapping im Flug

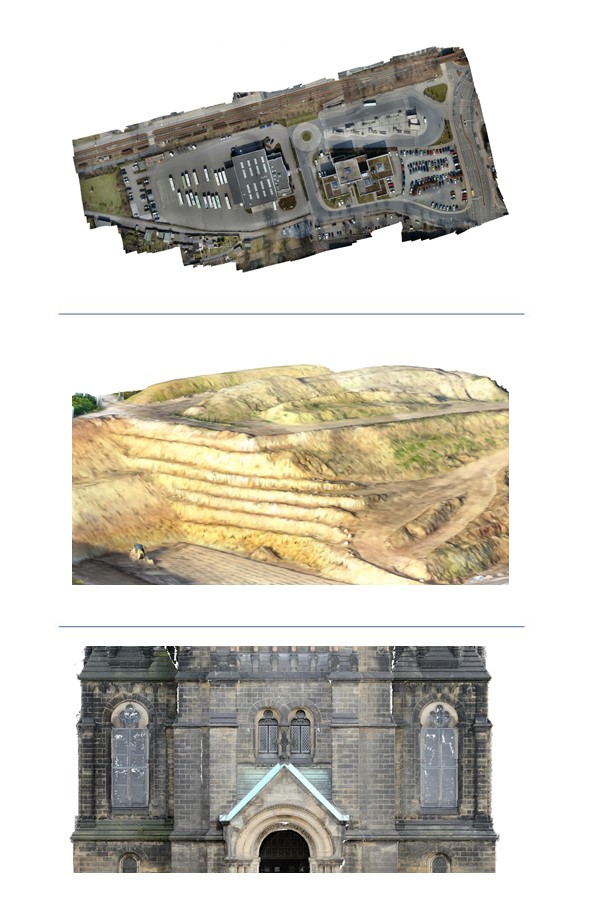

Die Vermessung der Zukunft ist nicht mehr starr und statisch, sondern rotierend und flexibel. Mit den Drohnen von DJI generieren Sie Daten für Orthofotos, 3D-Modelle und Punktwolken in höchster Dichte und Genauigkeit. Gleichzeitig profitieren Sie vom harmonischen Zusammenspiel aus einfacher Planungssoftware und der für die Photogrammetrie zu berücksichtigenden wesentlichen Parameter.

Anwendungsgebiete

  • Vermessung verschiedenster Objekte wie Steinbrüche, Sandgruben, Deponien, Kohlehalden etc.
  • Punktwolkengenerierung
  • Volumenberechnung
  • DGM-Erstellung
  • Erstellung von Lage- und Bestandsplänen, topographischer Aufnahmen und Planungsgrundlagen
  • Baufortschrittsdokumentation
  • Innerstädtische Vermessungen/Erstellung von Luftbildern

Vorteile

  • Sie erreichen auch schwer zugängliche Gebiete mühelos aus der Luft
  • Sie sparen Zeit und Kosten
  • Sie erhöhen die Sicherheit des Personals
  • Sie erhalten hochwertige, präzise Ergebnisse

Hardware

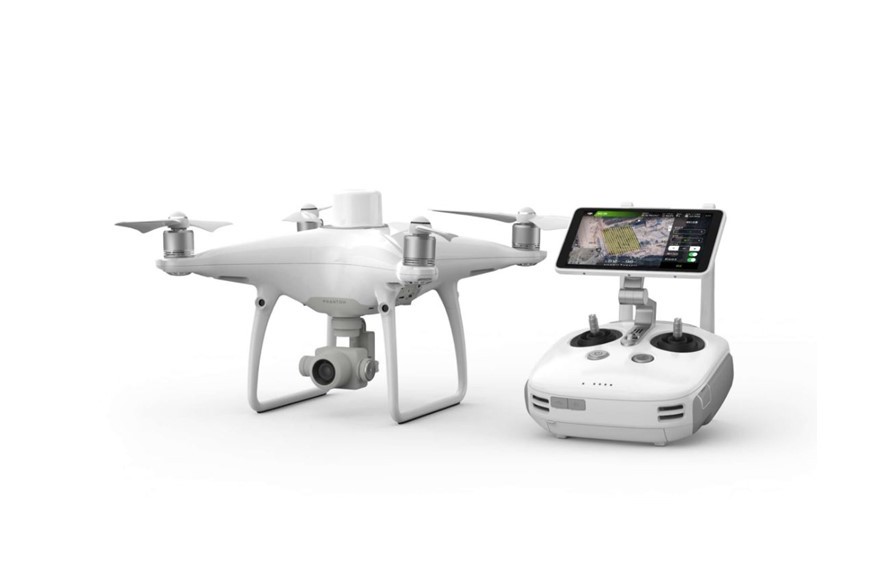

DJI Phantom 4 RTK

DJI hat moderne Drohnentechnologie von Grund auf neu durchdacht und dadurch einen neuen Präzisionsstandard geschaffen.

Die Phantom 4 RTK bietet Kunden zentimetergenaue Daten und verringert darüber hinaus die benötigten Kontrollpunkte am Boden.

Das neue RTK-Modul wurde direkt in die Phantom 4 RTK integriert und bietet zentimetergenaue Positionsdaten für eine verbesserte Gesamtpräzision von Metadaten. Direkt unter dem RTK-Empfänger sind redundante GNSS-Module verbaut, diese sorgen für mehr Flugstabilität in Gebieten mit traditionell schlechtem Empfang, wie etwa dicht bebaute Innenstädte. Durch die Kombination beider Module, steigert die Phantom 4 RTK die Flugsicherheit und protokolliert simultan Präzisionsdaten komplexer Vermessungen, Kartierungen und Inspektionen.

Software

Agisoft Metashape

Agisoft Metashape ist ein eigenständiges Softwareprodukt, das die photogrammetrische Verarbeitung digitaler Bilder durchführt und räumliche 3D-Daten generiert, die in GIS-Anwendungen, der Dokumentation des Kulturerbes und der Produktion von visuellen Effekten sowie für indirekte Messungen von Objekten verschiedener Maßstäbe verwendet werden.

Funktionsumfang, u.a.:
  • Photogrammetrische Triangulation
  • Dichte Punktwolke: Bearbeiten und Klassifizieren
  • Digitales Höhenmodell: DSM/DTM-Generation
  • Georeferenzierte Orthomosaik-Generierung
  • Bodenkontrollpunkte / Unterstützung der Maßstabsleiste
  • Maße: Entfernungen, Flächen, Volumina
  • Stereoskopische Messungen
  • 3D-Modell: Generierung und Texturierung

Dienstleistung

Neben der Beratung beim Kauf einer Drohne und der Zusammenstellung individueller Pakete bieten wir exklusiv für unsere Kunden zugeschnittene Dienstleistungen an.

Projektvorbereitung:

Diese beginnt bei einer Machbarkeitsanalyse und dem Beantragen von Genehmigungen. Je nachdem, welche Software in Ihrer Firma für die Auswertung genutzt wird und welche Objekte beflogen werden sollen, wir bieten Ihnen auf Sie zugeschnittene Musterdaten und eine Beratung hinsichtlich Datenformat und Datengröße.

Projektablauf:

Nach der Konkretisierung des Fluggebietes und den zu erwartenden Genauigkeiten bereiten wir eine projektspezifische Flugplanung vor. Weiterhin stellen wir Ihnen Luftbildmessmarken zur Verfügung und führen eine an das Projekt angepasste Passpunktplanung durch. Je nach Art und Größe des Befliegungsobjektes kann das Auslegen und Einmessen der Passpunkte von Ihnen vorbereitend erfolgen oder projektbegleitend während der Befliegung. Unser erfahrenes Personal kann die Passpunktplanung auch direkt vor Ort an projektspezifische Gegebenheiten anpassen und mit Ihnen gemeinsam optimieren.
Um höchste Sicherheit und Qualität zu gewährleisten, wird die Flugplanung vor Ort auf die gegebenen Bedingungen angepasst und konkretisiert. Weiterhin werden nach jedem Flug die Bilder hinsichtlich Abdeckung, Überlappung und Qualität kontrolliert. Somit wird gewährleistet, dass Ihr Projekt in bester Qualität ausgewertet werden kann.

Datenauswertung:

Im Innendienst werden die Daten des Flugschreibers unseres Kopters mit den gemessenen Bildern verknüpft. Zusätzlich zum jpg-Format werden die Bilder im Rohdatenformat aufgenommen. Im Innendienst können die Bilder hinsichtlich Farbgebung, Kontrast und Belichtung optimiert und neu exportiert werden. In Agisoft Metashape erfolgen die Ausrichtung der Bilder und die Transformation des Datensatzes sowie die Berechnung einer hochgenauen dreidimensionalen Punkwolke. Anschließend beginnen der Datenexport und die Kontrolle sowie die Aufbereitung des Datensatzes angepasst an Ihre Wünsche. Um die Effizienz der Auswertung in Ihrem Büro noch zu steigern, stellen wir auch gerne gekachelte Daten zur Verfügung oder reduzieren zum Beispiel Punktwolken auf ein Minimum.
